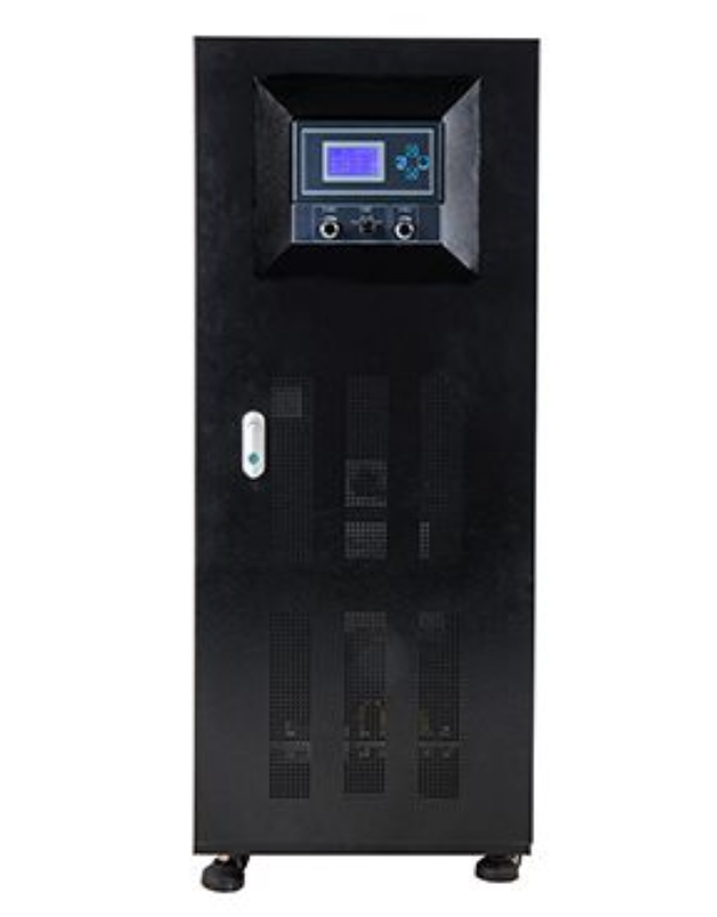

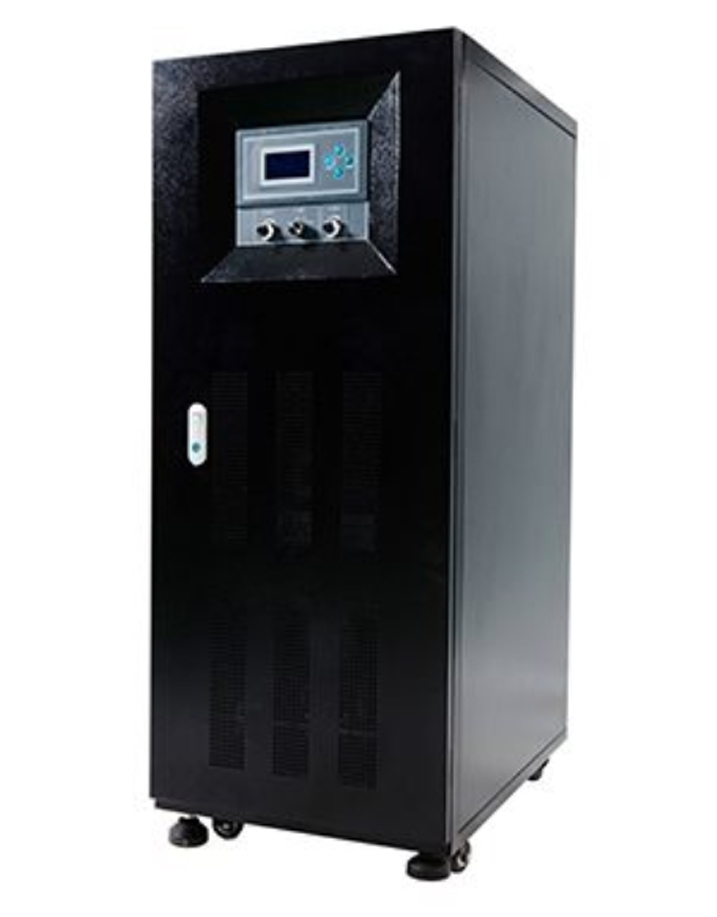

CFP系列智能变频电源是上海稳压器厂研发生产的新一代32位处理器、IGBT功率模块和隔离变压器设计而成,是一种将市电通过功率变换电路转换为所需电压和频率的精密电源。由于世界各国电网标准不统一，出口电器产品需模拟不同电网环境进行测试。可提供世界各国标准电网电压及频率，输出电压和频率均可数字调节，适用于出口电器产品的老化测试，可将输入电源转换为任意所需的电压和频率，满足全球不同地区的用电需求。
CFP系列三相变频电源具有频率稳定度高、稳压精度高、响应速度快、抗冲击性好、三相电压自动平衡等优点。
CFP系列三相智能变频电源主要适用于进出口产品测试，满足不同频率或不同额定电压等级设备的供电及调试电源等。如：空调设备、咖啡机、洗衣机、榨汁机、微波炉、收录音机、冰箱等家电产品的测试电源；进口、出口设备的60HZ供电电源检测；航空/军事单位的机场地面设施、船舶、航天、军事研究所等特殊测试电源。
CFP系列智能变频电源可选配以下功能：
RS485接口：支持MODBUS-RTU协议，可转换为RS232/CAN/RJ45，便于远程监控；可存储多组电压、频率及工作时间参数。
DC28V接口：具备DC28V直流输入与控制开关，可嵌入机柜，布局整洁美观。
输入谐波抑制：可选12/18脉波整流或3~21次谐波滤波器，降低输入谐波，提高功率因数，减少对电网干扰。
防护与结构：可选IP65防护等级，适用于户外岸电供电；也可配置集装箱式电源房，内置温控与隔热层。
宽范围输入：输入电压范围±50%，频率25Hz–100Hz,适合小水力发电场合,输出能够稳频稳压
| 输入 | 电压范围 | 三相AC380V±20%（单相220V±20%）或其它指定电压 |
| 频率 | 40HZ-70HZ或其它指定频率 | |
| 输出 | 调制方式 | IGBT/SPWM正弦波脉宽调制方式 |
| 输出电压 | 三相0-520V可调，单相0-300V可调（可定制更高电压） | |
| 输出电压稳定度（平均值） | ±1%（可定制更高精度） | |
| 反应时间 | 2ms（针对输入电压） | |
| 电压波形失真度THD | < 2%（空载或线性负载） | |
| 输出频率 | 40HZ-70HZ可调，50/60//400HZ固定 | |
| （可选100HZ/200HZ，可定做5-1000HZ） | ||
| 频率稳定度 | < 0.1% | |
| 相位偏移 | 负载三相平衡或空载时≤±1°；100%三相不平衡：≤±4° | |
| 三相不平衡度 | 三相电压自动平衡 | |
| 显示诊断保护系统 | 电参数显示 | 线电压（L-L）、三相电压（L-N），三相电流，频率，功率 |
| 电参数显示解析度 | 电压解析度0.1V；电流解析度0.1A;功率解析度0.1KW | |
| 故障诊断及显示 | 过载短路故障、IGBT模块故障、熔丝故障、温度过高故障 | |
| 保 护 | 输入无熔丝开关，输出无熔丝开关，电子电路快速侦测过电流，过电压，过载，过高温，短路并自动跳脱保护及告警 | |
| 显示介质 | LCD液晶显示(128*64) | |
| 过载能力 | 120%/1小时；150%/1分钟；200%/20秒 | |
| 使用环境 | 环境温度-10～45℃，相对湿度0～90％ | |
| 绝缘电阻 | DC500V, 20 MΩ以上 | |
| 耐 压 | 工频AC2000V / 10mA 无泄漏 | |
|
型号 |
额定容量 （KVA） |
额定输出电流（A） |
机柜外形尺寸 宽×厚×高（mm) |
备注 |
|
|
高压档 |
低压档 |
||||
|
CFP13003 CFP33003 |
3 |
3.3 |
6.6 |
350×650×670 (带轮子） |
|
|
CFP13006 CFP33006 |
6 |
6.6 |
13.2 |
||
|
CFP13010 CFP33010 |
10 |
11 |
22 |
||
|
CFP13015 CFP33015 |
15 |
16.5 |
33 |
460×700×1170 (带轮子） |
|
|
CFP13020 CFP33020 |
20 |
22 |
44 |
||
|
CFP33030 |
30 |
33 |
66 |
||
|
CFP33045 |
45 |
50 |
100 |
780×650×1450 |
|
|
CFP33060 |
60 |
66 |
132 |
||
|
CFP33075 |
75 |
83 |
166 |
950×700×1600 |
|
|
CFP33090 |
90 |
99 |
198 |
||
|
CFP33120 |
120 |
132 |
264 |
||
|
CFP33150 |
150 |
165 |
330 |
1200×750×1800 |
|
|
CFP33200 |
200 |
220 |
440 |
||
|
CFP33250 |
250 |
275 |
550 |
1400×800×2000 |
|
|
CFP33300 |
300 |
330 |
660 |
||
|
CFP33350 |
350 |
385 |
770 |
1500×1050×2000 |
|
|
CFP33400 |
400 |
440 |
880 |
||
|
CFP33500 |
500 |
550 |
1100 |
1500×1050×2000 两柜并机 |
|
|
CFP33600 |
600 |
660 |
1320 |
||
|
CFP33800 |
800 |
880 |
1760 |
||
|
CFP331000 |
1000 |
1100 |
2200 |
1500×1050×2000 三柜并机 |
|
|
CFP331200 |
1200 |
1320 |
2640 |
||
|
CFP331400 |
1400 |
1540 |
3080 |
1500×1050×2000 四柜并机 |
|
|
CFP331600 |
1600 |
1760 |
3520 |
||
|
CFP331800 |
1800 |
1980 |
3960 |
1500×1050×2000 五柜并机 |
|
|
CFP332000 |
2000 |
2200 |
4400 |
||
注：
1、90KVA及以下设有高低压切换开关，90KVA以上高压档和低压档订货时任选一档。
2、表中电流是在线电压520V时的计算电流，实际使用要根据所选设备的最高电压来计算额定电流。
3、并机系列可根据需要选择输入输出开关柜。
