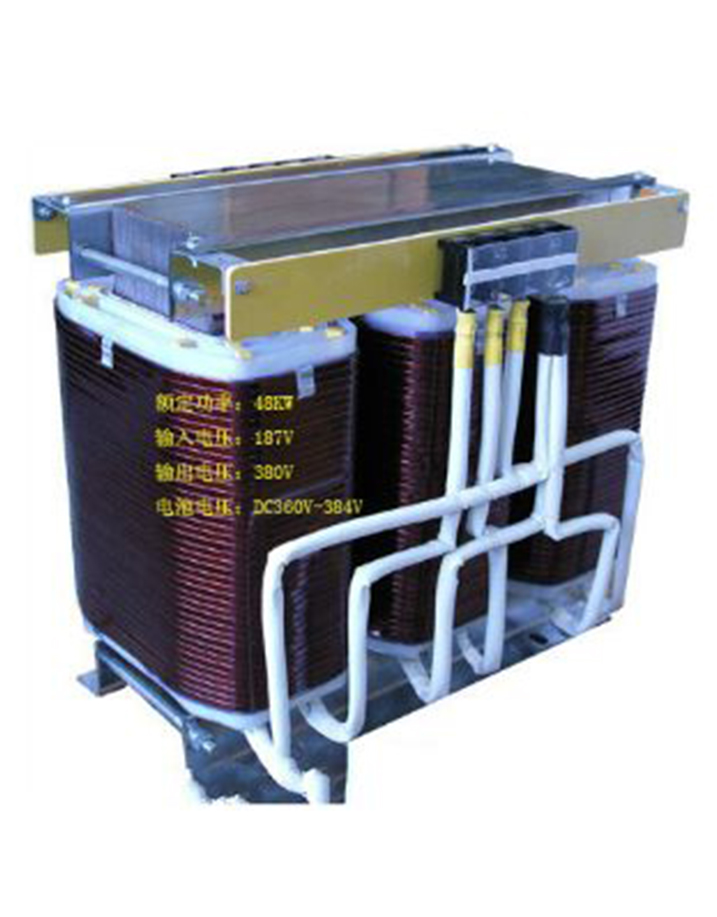

S（D)GB系列三（单)相UPS.EPS专用变压器是一种特殊结构与制作工艺的多线圈结构变压器。UPS、EPS专用变压器系列产品专为电压转换需要而设计，采用进口冷轧矽钢片叠装，耐高温的高绝缘性能复合材料制造，绝缘等级H级,通过线圈风槽，有效降低线圈温度。
产品具有高导磁、低损耗、噪声小、温度低、抗辐射性和无毒性、免维护、高环保等特点；该专用变压器输入高阻抗，空间效率及电能转换效率高，完美匹配UPS电源、EPS电源、变频电源（CFP)等。
UPS、EPS专用变压器广泛应用于逆变电源，如：不间断电源（UPS），应急电源（EPS）、变频电源（CFP)等。
UPS、EPS专用变压器的漏抗值、接线方法、电压值等均可按要求订制。
S（D)GB系列三（单)相UPS.EPS专用变压器的正常使用条件为：
1、环境温度：-15℃— +50℃
2、海拔高度：＜3000M
3、相对湿度：< 95%
4、无严重影响变压器绝缘的气体，蒸汽、化学沉积、污垢及其它爆炸和腐蚀性介质。
5、安装场所无严重振动或颠簸。
|
容量 |
1KVA-2000KVA |
电压等级 |
AC3000V及以下 |
|
输入电压 |
额定电压±10% PWM调制正弦波 |
绝缘电阻 |
DC 500V≥100MΩ |
|
输出电压 |
负载范围内额定电压±2-3℅ |
绝缘等级 |
H级 |
|
频率 |
50Hz/60Hz固定（或定制40-400HZ) |
环境温度 |
—15°C--+50°C |
|
抗电强度 |
3500V/10mA/60s |
相对湿度 |
＜95℅ |
|
负载性能 |
连续100℅满载时，可承受3-倍瞬间电流 |
温升 |
＜100K |
|
波形失真 |
输出无附加波形失真 |
噪音 |
＜58db |
|
规格型号 |
额定容量 |
额定输入 |
额定输出 |
变压器参考尺寸 |
参考重量 |
备注 |
|
|
三 相 |
SGB-1 |
1 |
AC3000V |
AC3000V |
210×105×190 |
13 |
|
|
SGB-2 |
2 |
250×115×230 |
22 |
|
|||
|
SGB-3 |
3 |
325×120×260 |
32 |
|
|||
|
SGB-5 |
5 |
325×145×260 |
40 |
|
|||
|
SGB-10 |
10 |
340×200×330 |
60 |
|
|||
|
SGB-15 |
15 |
420×240×390 |
90 |
|
|||
|
SGB-20 |
20 |
420×250×410 |
110 |
|
|||
|
SGB-30 |
30 |
420×350×410 |
130 |
|
|||
|
SGB-40 |
40 |
480×300×460 |
170 |
|
|||
|
SGB-50 |
50 |
650×400×540 |
210 |
|
|||
|
SGB-60 |
60 |
650×420×540 |
230 |
|
|||
|
SGB-80 |
80 |
650×380×600 |
320 |
|
|||
|
SGB-100 |
100 |
650×400×600 |
380 |
|
|||
|
SGB-120 |
120 |
800×450×600 |
420 |
|
|||
|
SGB-150 |
150 |
850×380×780 |
500 |
|
|||
|
SGB-180 |
180 |
850×380×780 |
550 |
|
|||
|
SGB-200 |
200 |
850×430×780 |
620 |
|
|||
|
SGB-225 |
225 |
855×435×780 |
680 |
|
|||
|
SGB-250 |
250 |
860×440×780 |
730 |
|
|||
|
SGB-300 |
300 |
870×445×780 |
820 |
|
|||
|
SGB-400 |
400 |
890×450×780 |
950 |
|
|||
|
SGB-500 |
500 |
1050×600×1200 |
1300 |
|
|||
|
SGB-600 |
600 |
1100×700×1200 |
1500 |
|
|||
|
单 相 |
DGB-1 |
1 |
相电压 |
相电压 |
165×140×140 |
12 |
|
|
DGB-2 |
2 |
200×130×210 |
16 |
|
|||
|
DGB-3 |
3 |
200×140×210 |
18 |
|
|||
|
DGB-5 |
5 |
210×170×280 |
28 |
|
|||
|
DGB-8 |
8 |
210×190×300 |
36 |
|
|||
|
DGB-10 |
10 |
210×220×300 |
43 |
|
|||
|
DGB-12 |
12 |
240×170×380 |
47 |
|
|||
|
DGB-15 |
15 |
250×180×380 |
55 |
|
|||
|
DGB-20 |
20 |
250×220×380 |
77 |
|
|||
|
DGB-25 |
25 |
250×230×440 |
100 |
|
|||
|
DGB-30 |
30 |
250×230×550 |
120 |
|
|||
|
DGB-40 |
40 |
260×250×550 |
140 |
|
|||
|
DGB-50 |
50 |
330×240×550 |
170 |
|
|||
|
DGB-60 |
60 |
330×280×550 |
210 |
|
|||
|
DGB-80 |
80 |
330×320×550 |
260 |
|
|||
|
DGB-100 |
100 |
340×320×550 |
300 |
|
|||
|
DGB-120 |
120 |
440×400×600 |
360 |
|
|||
|
DGB-150 |
150 |
450×420×600 |
410 |
|
|||
|
DGB-180 |
180 |
560×440×780 |
470 |
|
|||
|
DGB-200 |
200 |
580×445×780 |
520 |
|
|||
