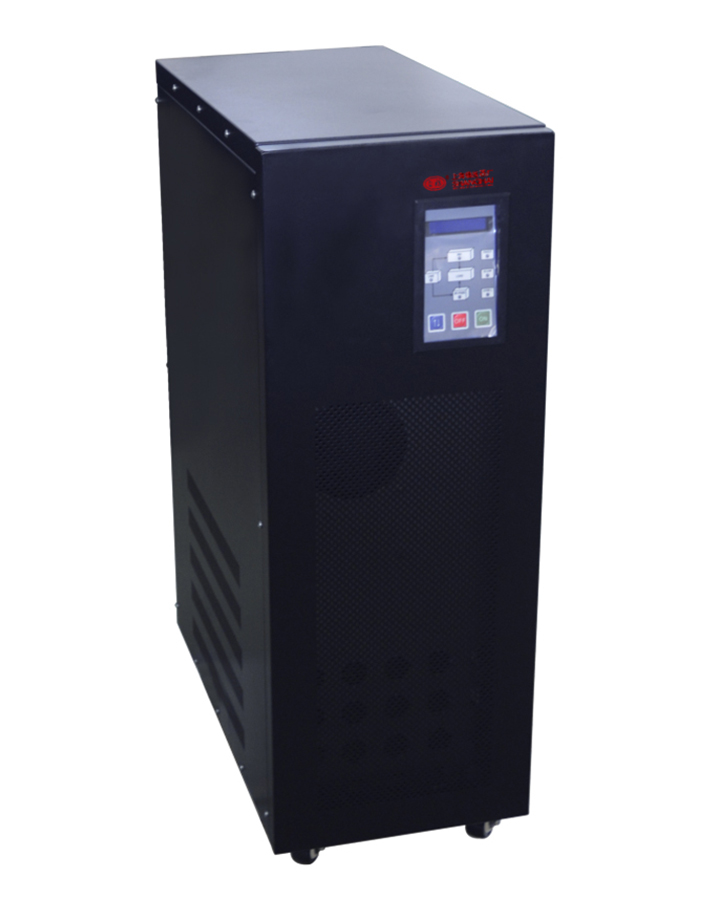

工频双变换在线式GP31系列是针对中国电网环境和负载系统对电源的高可靠度要求而精心设计的智能型工频在线式UPS。系统为在线式双变换拓扑架构设计,完全消除了来自电网的各种干扰,使UPS的输出为稳频稳压、滤除杂讯、不受电网波动干扰、低失真的纯净正弦波电源。该系列产品是国际核心的硬件和软件的结合的结晶,为当今集中式服务器机房,网络管理及计算中心大型医疗设备,生产控制设备提供了高可靠的电源保护。容量从6KVA到80KVA。
应用范围:
1.工作站、中大型数据中心部门级集中供电;
2.工业自动设备、SMT贴片机设备;
3.发射机站、控制室、医疗仪器设备;
4.工厂生产设备;
5.监控、保安系统、资讯中心;
6.工矿设备、化工、石化生产设备;
7.其他不允许断电之贵重设备。
产品特点:
1.设计理念可靠性高
GP31智能工频在线式UPS采用DSP控制技术和完善的保护电路,稳定性好,功率器件采用IGBT模块设计,具有超强的过载及抗冲击能力,内置输出隔离变压器抗干扰能力强,负载兼容性好。
2.适用范围广
宽广的电压输入范围达304-456V避免频繁地切换至电池供电,同时延长了电池的适用寿命,减少了电池的维护次数。本机设计宽输入频率范围保证在没有市电的情况下接入燃油发电机可稳定工作。
3.保护功能周全可靠
本系列UPS具有开机自诊断功能,避免因UPS隐患而可能引发的故障风险,具有交流输入过/欠压保护,输出过载,短路保护,逆变器过温保护。电池欠压预警/保护,极大地保证了交流的稳定性、可靠性、过载能力在110%、125%、150%过载时能维持10min/1min/300ms。
型号 | GP3106KS | GP3110KS | GP3115KS | GP3120KS | GP3130KS | GP3140KS | GP3160KS | GP3180KS | |||||||
额定容量(VA) | 6KVA | 10KVA | 15KVA | 20KVA | 30KVA | 40KVA | 60KVA | 80KVA | |||||||
输入电压范围 | 380VAC(或400VAC)±25%三相五线输入 | ||||||||||||||
输出频率范围 | 45/65Hz | ||||||||||||||
输出功率因数(PF) | >0.98 | ||||||||||||||
输出电压 | 220VAC(或230VAC)±1% | ||||||||||||||
输出频率 | 50/60±0.5Hz | ||||||||||||||
输出波形 | 正弦波 | ||||||||||||||
功率因数 | 0.8 | ||||||||||||||
过载能力 | 在110%/125%/150%过载时能维持10min/1min/300ms | ||||||||||||||
保护功能 | 电子式短路保护 限流保护为额定电流的1.3倍 | ||||||||||||||
转换时间 | 0ms | ||||||||||||||
电池电压 | 192VDC | 192(192V-240V)可选 | 384VDC | ||||||||||||
LED | 指示输入、逆变、旁路、电池状态(UPS异常,过载指示) | ||||||||||||||
LCD | 显示输入、输出电压、频率、电池电压、负载百分比、机内温度 | ||||||||||||||
波形失真度 | 线性负载≤3%,非线性负载≤5% | ||||||||||||||
运行温度 | 0-40℃ | ||||||||||||||
相对湿度 | 0-95%不结露 | ||||||||||||||
储藏温度 | -25℃-55℃ | ||||||||||||||
噪音 | <54dB(距离箱体1m处) | ||||||||||||||
净重(kg) | 118 | 200 | 220 | 240 | 269 | 310 | 450 | 500 | |||||||
毛重(kg) | 138 | 256 | 265 | 288 | 305 | 350 | 510 | 550 | |||||||
尺寸(W×D×H)mm | 250*580*720 | 305*600*870 | 410*680*920 | 730*460*1200 | 800*730*1400 |
