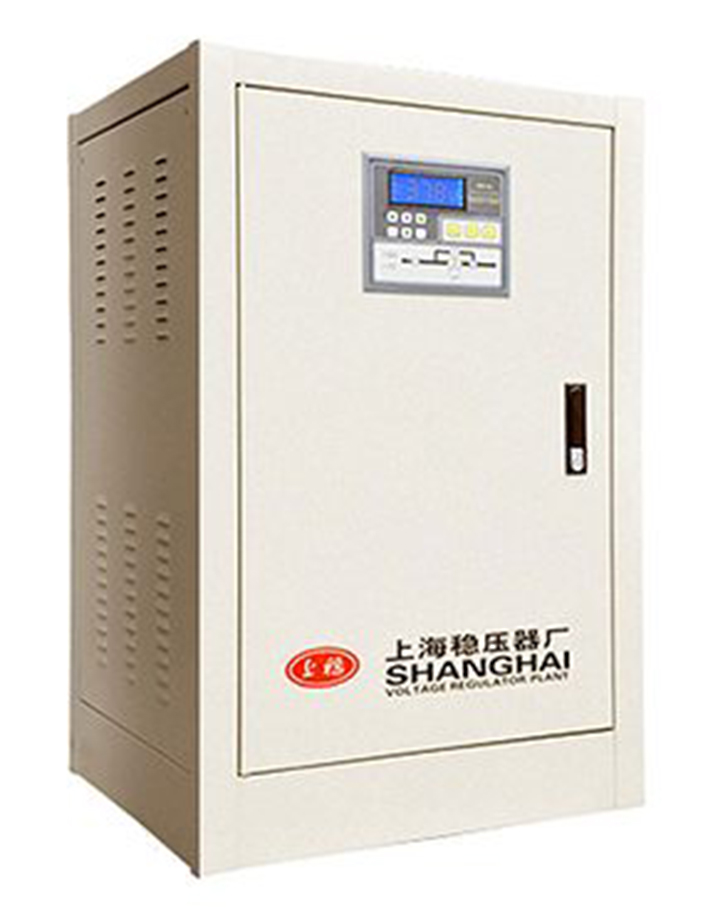

SBW-SJ系列激光专用稳压器

输 入

允许输入电压范围

3Φ4W+G或3Φ3W+G AC380V±20%、其它电压等级或其它范围可定制

额定稳压范围

3Φ4W+G或3Φ3W+G AC380V±15%、其它电压等级或其它范围可定制

额定频率

50HZ/60HZ

输 出

输出容量

电网输入电压在额定电压-10%到+20%范围内波动，可按额定容量输出，当输入电压低于额定电压-10%时，稳压器输出容量减小；

额定输出电压

3Φ4W+G或3Φ3W+G 线电压AC380V其它额定电压等级可定制

中心电压

±5℅可调整

稳压精度

±（1-6）℅可选择,出厂设置:高精度、线电压Uab±4V

响应时间

≤0.1s

稳定时间

≤1s（输入电压相对额定值阶跃变化10%）

波形失真

增量≤0.2%

效率

≥98℅

三相不平衡度

增量≤0.5%

保 护

过压

输出线电压高于设定值10℅，报警并延时6秒切断输出

（过压值及延时时间均可根据用户要求设置）

欠压

输出线电压低于设定值12℅，报警并延时12秒切断输出

（欠压值及延时时间均可根据用户要求设置）

过载

电子检测和断路器双重保护（按机型固定不可设置）：

超过额定负载长延时，并按反时限曲线切断输出电源

过流

电子检测和断路器双重保护（根据机型并经认可后可适当调整）：

超过额定电流1.2倍短延时20秒，并按反时限曲线切断输出电源

短路

断路器保护：瞬时切断输出

旁路

当稳压器故障或维修时，具备电源手动直通装置

显示及告警

（蓝底白字液晶显示屏）

输入电压显示

（1区）

手动切换显示（或自动轮显）：

当前三相输入线电压UAB、UBC、UCA或相电压UAN、UBN、UCN

（真有效值数字显示）

注：逆相提示：输入电源逆相“Input Voltage”会闪烁提示。

输出电压显示

（2区）

手动切换显示（或自动轮显）：

当前三相输出线电压Uab、Ubc、Uca或相电压Uan、Ubn、Ucn

（真有效值数字显示）

工作电流显示

（3区）

手动切换显示（或自动轮显）：

当前三相工作电流值Ia、Ib、Ic （真有效值数字显示）

运行状态显示

及告警记录

（4区）

a.过压V-H：过压指示A、B、C三相相应灯亮时，表示相应该相出现输出过电压。

b.欠压V-L：欠压指示A、B、C三相相应灯亮时，表示相应该相出现输出欠电压。

c.过载C-H：过载指示A、B、C三相相应灯亮时，表示相应该相出现过载。

d.缺相F-S：缺相指示A、B、C三相相应灯亮时，表示相应该相出现电源缺相。

控制及

参数设置

单片机

智能检测控制

单片机智能检测控制：检测稳压器输入电压、输出电压、工作电流共9个电量信号，通过AD转换为数字信号后，经单片机智能判断后发出相应控制、显示、报警信号

参数设置

稳压精度可设置

输出电压中心值可设置

过流保护值及延时时间可设置

过压保护值及延时时间可设置

欠压保护值及延时时间可设置

手动调压/自动稳压可切换

安规

接 地

接地可靠、标识正确清晰

电气间隙爬电距离

大于10MM

绝缘电阻

整机对地≥2MΩ（不含控制及仪表显示）

绝缘强度

整机对地：AC2000V 50HZ 1 min ≤20mA（不含控制及仪表显示）

输入输出接线

标识正确清晰

工作方式

具有稳压和市电两种工作方式

电压调整方式

智能（微机控制）补偿式

过载能力

小于1.2倍额定电流 15分钟；1.2-2倍额定电流 20秒钟；

3倍额定电流1秒钟

可选配功能

（费用另计）

1.防雷装置：电网瞬时变化及感应雷击时能起到良好的浪涌保护；             2.EMI滤波装置：可有效滤除电网的谐波干扰；

3.相序、缺相保护功能；

4.RS485接口：实现遥控、遥信、遥测功能。
