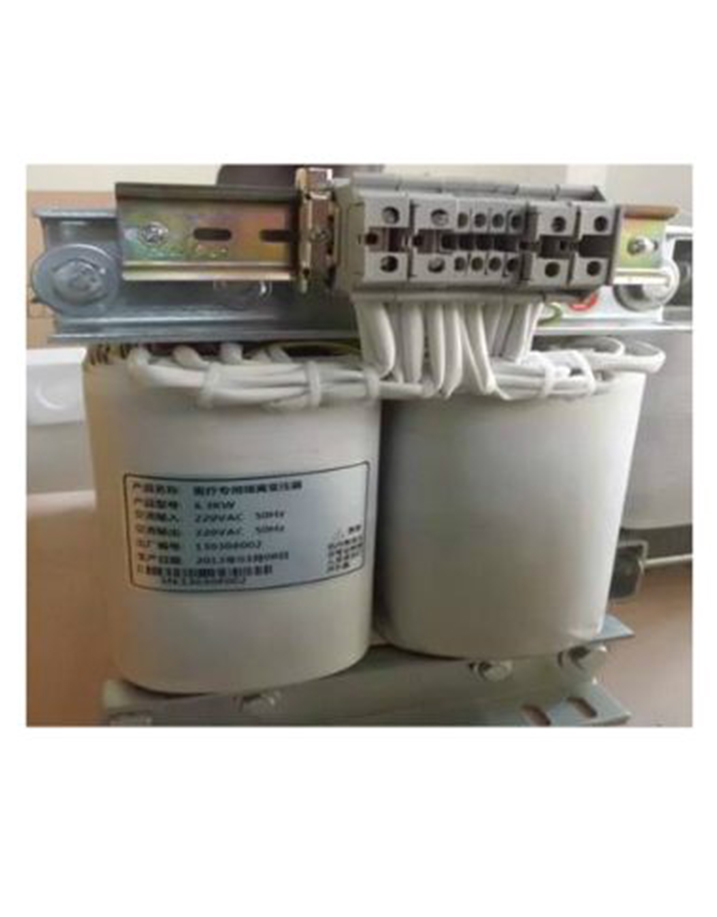

医疗专用隔离变压器

随着电子医疗设备的广泛应用,医疗设备的供电安全越显重要,尤其是那些生命攸关的场所,病人在手术中或麻醉状态下,各种电极、传感器直接插入人体内,微小的漏电流都有可能带来致命的危害。
S(D)GB-YL系列三(单)相医疗专用隔离变压器是一种特殊结构与制作工艺的多线圈隔离变压器。产品铁芯采用进口低损耗超薄冷轧矽钢片叠装而成,损耗很小;绕组与绕组之间采用耐高温的高绝缘性能复合材料并双重绝缘处理,绝缘等级H级;初次级线圈之间设计静电屏蔽屏,最大程度减少了两绕组之间的电磁干扰及漏电危害;绕组内部安装PT100温度传感器,用于监测绕组温度;变压器整体采用真空侵漆处理,增加机械强度并具有抗腐蚀作用;另外,产品还采用低温升、低噪声设计,使其具有很好的温升性能和很低的噪声等级。
S(D)GB-YL系列三(单)相医疗专用隔离变压器符合以下国家标准和相关规范:
◆GB19212.1-2008/iEC 61558-1:2005《电力变压器、电源、电抗器和类似产品的安全第1部分:通用要求和试验》;
◆GB19212.16-2005/iEC 61558-2-15:1999《电力变压器、电源装置和类似产品的安全第16部分:医疗场所供电用隔离变压器的特殊要求》;
◆GB16895.24-2005/iEC60364-7-710:2002《建筑物电气装置第7-710部分:特殊装置或场所的要求—医疗场所》。
产品具有高绝缘、高可靠、低损耗、低噪声、低温升、抗辐射、无毒性、免维护、高环保等很多优点;是医疗设备、医院的手术室、ICU(CCU)监护病房、消防安全用电、安全照明用电等高可靠环境的理想供电电源。
使用场合:
S(D)GB-YL系列三(单)相医疗专用隔离变压器适用于医院的手术室、ICU(CCU)监护病房、消防安全用电、安全照明等重要场所,为这类场所提供安全、连续、可靠的供电电源。

技术参数

容量

 1KVA-600KVA

电压等级

 AC690V及以下

输入电压

 额定电压±10%

绝缘电阻

 DC 500V≥100MΩ

输出电压

 负载范围内额定电压±2-3℅

绝缘等级

 H级

频率

 50Hz/60Hz

环境温度

 —15°C--+50°C

抗电强度

 4200V/10mA/60s

相对湿度

 <95℅

负载性能

 连续100℅满载时,可承受3-倍瞬间电流

温升

 <100K

波形失真

  输出无附加波形失真

噪音

 <55db


造型一览

规格型号

额定容量
(KVA)

额定输入
线/相电压(V)

额定输出
线/相电压(V)

变压器参考尺寸
宽X深X高(mm)

参考重量
(KG)

备注

三 相

 SGB-YL-1

1

AC690V
及以下

AC690V
及以下

210×105×190

13



 SGB-YL-2

2

250×115×230

22



 SGB-YL-3

3

325×120×260

32



 SGB-YL-5

5

325×145×260

40



 SGB-YL-10

10

340×200×330

60



 SGB-YL-15

15

420×240×390

90



 SGB-YL-20

20

420×250×410

110



 SGB-YL-30

30

420×350×410

130



 SGB-YL-40

40

480×300×460

170



 SGB-YL-50

50

650×400×540

210



 SGB-YL-60

60

650×420×540

230



 SGB-YL-80

80

650×380×600

320



 SGB-YL-100

100

650×400×600

380



 SGB-YL-120

120

800×450×600

420



 SGB-YL-150

150

850×380×780

500



 SGB-YL-180

180

850×380×780

550



 SGB-YL-200

200

850×430×780

620



 SGB-YL-225

225

855×435×780

680



 SGB-YL-250

250

860×440×780

730



 SGB-YL-300

300

870×445×780

820



 SGB-YL-400

400

890×450×780

950



 SGB-YL-500

500

1050×600×1200

1300



 SGB-YL-600

600

1100×700×1200

1500



单 相

 DGB-YL-1

1

AC690V
及以下

AC690V
及以下

165×140×140

12



 DGB-YL-2

2

200×130×210

16



 DGB-YL-3

3

200×140×210

18



 DGB-YL-5

5

210×170×280

28



 DGB-YL-8

8

210×190×300

36



 DGB-YL-10

10

210×220×300

43



 DGB-YL-12

12

240×170×380

47



 DGB-YL-15

15

250×180×380

55



 DGB-YL-20

20

250×220×380

77



 DGB-YL-25

25

250×230×440

100



 DGB-YL-30

30

250×230×550

120



 DGB-YL-40

40

260×250×550

140



 DGB-YL-50

50

330×240×550

170



 DGB-YL-60

60

330×280×550

210



 DGB-YL-80

80

330×320×550

260



 DGB-YL-100

100

340×320×550

300



 DGB-YL-120

120

440×400×600

360



 DGB-YL-150

150

450×420×600

410



 DGB-YL-180

180

560×440×780

470



 DGB-YL-200

200

580×445×780

520
