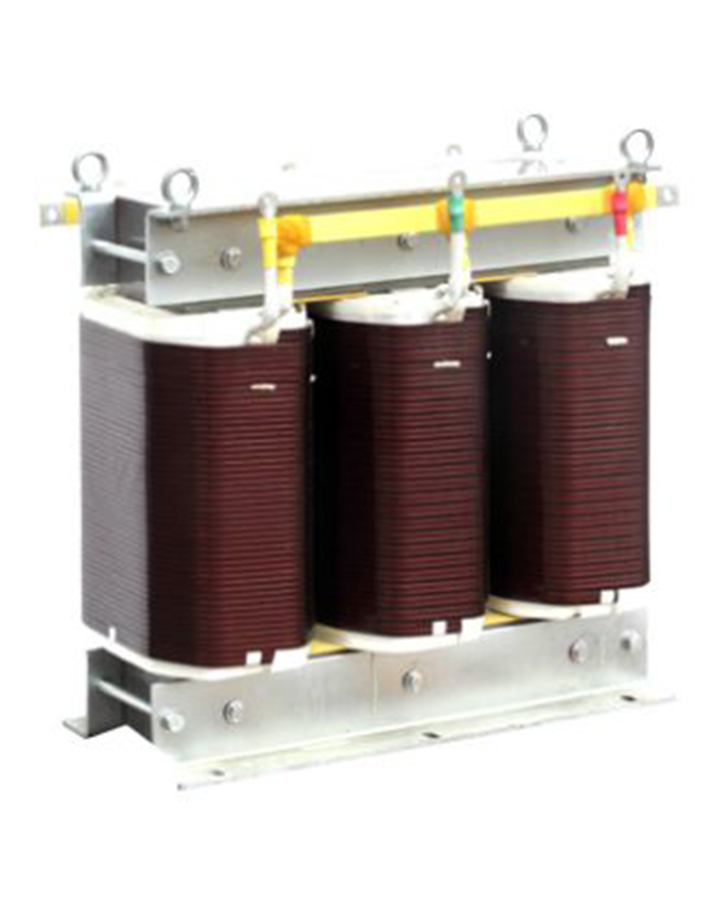

SZB.DZB系列干式自耦变压器

SZB(DZB)系列三相(单相)干式自耦变压器是一种单线圈式变压器,一、二次侧共用一个绕组,其变压比有固定的和可调的两种,可以升压也可以降压。自耦变压器与同容量隔离变压器相比具有节省材料、结构简单、体积小、重量轻、效率高等优点。尤其是在变压比接近的场合使用特别经济。但是由于其一、二次侧共用一个绕组,初次级有电的联系,在某些场合的使用中应考虑这一点。
干式自耦变压器的主要作用是改变电压等级。

SZB(DZB)系列三相(单相)干式自耦变压器广泛用于高铁、地铁、高层建筑、机场、车站、码头、企业及隧道等一切需要改变电压等级的输配电场所。

SZB(DZB)系列三相(单相)干式自耦变压器应在室内使用,正常使用条件为:

1、环境温度:-15℃— +45℃
2、海拔高度:<1000M
3、相对湿度:< 95%
4、无严重影响变压器绝缘的气体,蒸汽、化学沉积、污垢及其它爆炸和腐蚀性介质。
5、安装场所无严重振动或颠簸。

技术参数

容量

 1KVA-3000KVA

电压等级

 AC1140V及以下

输入电压

 允许额定电压±10%波动

绝缘电阻

 DC 500V≥100MΩ

输出电压

 负载范围内额定电压±2-3℅

绝缘等级

 F级

频率

 50Hz/60Hz

环境温度

 —15°C--+45°C

抗电强度

 3500V/10mA/60s

相对湿度

 <95℅

负载性能

 连续100℅满载时,可承受3-倍瞬间电流

温升

 <100K

波形失真

 无附加波形失真

噪音

 <55db


造型一览

规格型号

额定容量

(KVA)

额定输入

线/相电压(V)

额定输出

线/相电压(V)

变压器参考尺寸

宽X深X高(mm)

参考重量

(KG)

备注

三 相

 SZB-3

3

AC1140V

/660V

及以下

AC3000V

/1720V

及以下

210×105×190

15



 SZB-5

5

250×115×230

22



 SZB-10

10

325×140×260

40



 SZB-15

15

340×180×330

47



 SZB-20

20

340×200×330

60



 SZB-30

30

420×240×390

85



 SZB-40

40

420×250×410

110



 SZB-50

50

420×250×410

120



 SZB-60

60

420×350×410

135



 SZB-80

80

480×300×460

170



 SZB-100

100

650×400×540

210



 SZB-120

120

650×420×540

240



 SZB-150

150

650×420×540

270



 SZB-180

180

650×380×600

330



 SZB-200

200

650×400×600

380



 SZB-225

225

800×450×600

420



 SZB-250

250

820×460×600

450



 SZB-300

300

850×380×780

520



 SZB-400

400

850×430×780

620



 SZB-500

500

850×450×780

690



 SZB-600

600

870×460×780

760



 SZB-800

800

890×470×780

900



 SZB-1000

1000

1050×600×1200

1300



单 相

 DZB-1

1

相电压

AC1140V

及以下

相电压

AC3000V

及以下

155×110×120

8



 DZB-2

2

165×140×140

12



 DZB-3

3

190×160×180

15



 DZB-5

5

200×140×210

17



 DZB-8

8

210×160×280

25



 DZB-10

10

210×170×280

28



 DZB-12

12

210×180×300

30



 DZB-15

15

210×185×300

32



 DZB-20

20

210×220×300

43



 DZB-25

25

240×170×380

47



 DZB-30

30

240×180×380

55



 DZB-40

40

240×220×380

77



 DZB-50

50

240×230×440

100



 DZB-60

60

240×230×550

120



 DZB-80

80

260×240×550

140



 DZB-100

100

330×240×550

170



 DZB-120

120

330×280×550

200



 DZB-150

150

330×320×550

240



 DZB-180

180

350×330×550

280



 DZB-200

200

360×335×550

310



 DZB-250

250

400×320×600

380



 DZB-300

300

450×330×600

470





说明:

1.订货请注明型号规格、额定输入电压、额定输出电压、是否带机箱;

2.机箱散热方式及是否有特殊要求;

3.变压器外形尺寸及重量仅供参考,以实际产品为准。
